Système d'affichage du vent anemoi - BasicSet

anemoi - système d'affichage du vent de haute précision et horizon artificiel - BasicSet

Affichage extrêmement précis du vent en temps réel

Le cœur de l'anemoi est constitué d'un filtre de Kalman non linéaire sophistiqué en 14 dimensions qui combine des capteurs inertiels et de pression ainsi que des données GPS.

Imagine que tu voles au-dessus d'une crête dans les Alpes ou que tu tournes en approche finale dans un champ lors d'un atterrissage en campagne et que tu souhaites bien sûr savoir immédiatement d'où vient le vent sur la ? anemoi est ici exactement le système le plus approprié.il calcule en outre d'autres données de vol spécifiques (TAS, GS, OAT, FL).
anemoi t'indique précisément le vent en temps réel, en se basant sur les données de pression et les données de sa plateforme d'accéléromètres et de capteurs de vitesse de rotation très précis et extrêmement sensibles.

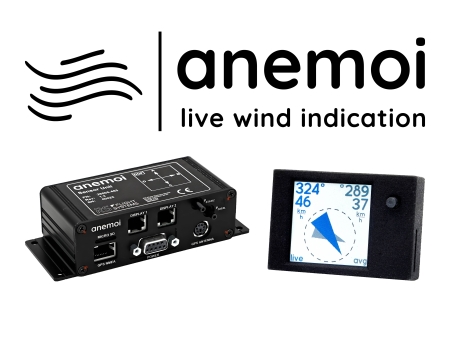

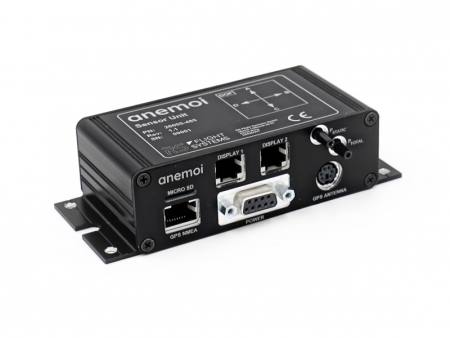

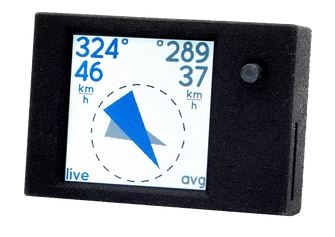

anemoi se compose de deux unités : une unité d'affichage avec un écran TFT 1,3" très lumineux pour une lisibilité parfaite en plein soleil et une unité de capteurs avec un capteur inertiel 3 axes de haute précision, des capteurs de pression, une entrée GPS (câble de connexion au FLARM par exemple fourni) et une unité de traitement.
anemoi est indépendant du fabricant et peut être installé ultérieurement sur n'importe quel planeur. Grâce à ses dimensions réduites, la petite unité d'affichage trouve toujours une place dans ton cockpit.

Caractéristiques du produit :

• Affichage extrêmement précis du vent en temps réel
• Architecture de système intelligente et autonome, indépendante du fabricant

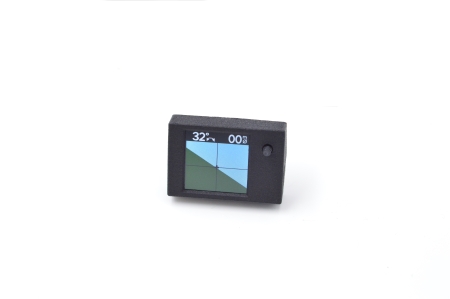

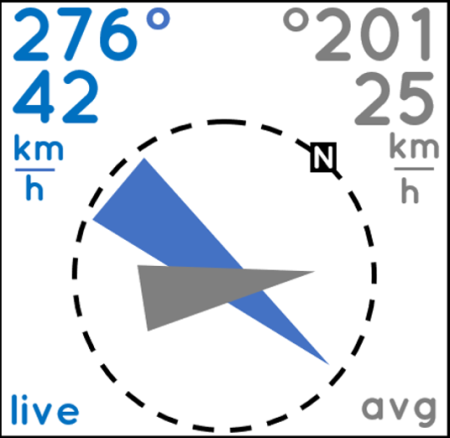

• Affichage du vecteur vent et de l'horizon artificiel (AHRS)
• Sécurité accrue lors des vols en montagne
• Sécurité accrue lors des atterrissages en extérieur
• les futures fonctionnalités et les versions plus récentes sont faciles à installer via une carte micro-SD

• Dimensions de l'unité de capteur : 130 x 55 x 35 mm
• Dimensions de l'unité d'affichage : 44 x 30 x 10 mm
• Alimentation en tension : 12 VDC
• Consommation de courant : env. 100 mA

Kit de raccordement 0,5m :
- Câble d'alimentation 0,5m
- Câble d'affichage RJ12 0,5m
- Câble de connexion NMEA RJ45 0,5m
- Séparateur NMEA RJ45 en Y
- 2x raccord en T Tuyau d'instrument
- Tuyau en silicone 3 mm, longueur 1m
- Sonde de température longueur de câble 1m

Les instructions sont disponibles dans l'onglet de téléchargement de l'article.

• Le site BasicSet est adapté à l'installation du système dans un monoplace dans la zone du panneau. L'unité de capteur est alors placée dans la zone du panneau.
• Si l'unité de capteur doit être installée plus loin du panneau, par exemple pour des raisons de place, veuillez choisir la version Extended. ExtendedSet !

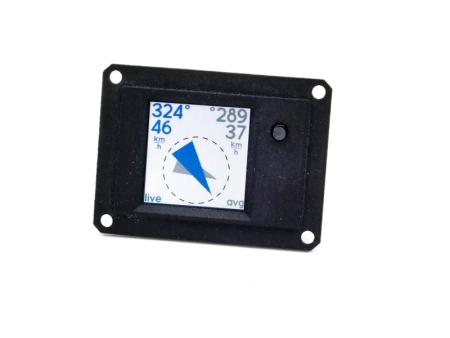

• Si l'écran doit être monté à fleur de panneau dans la version "square", choisissez cette version.
